弧度异性结构 探讨..

2018-05-03 18:07 发布

弧度异性结构 探讨..

图例

图例

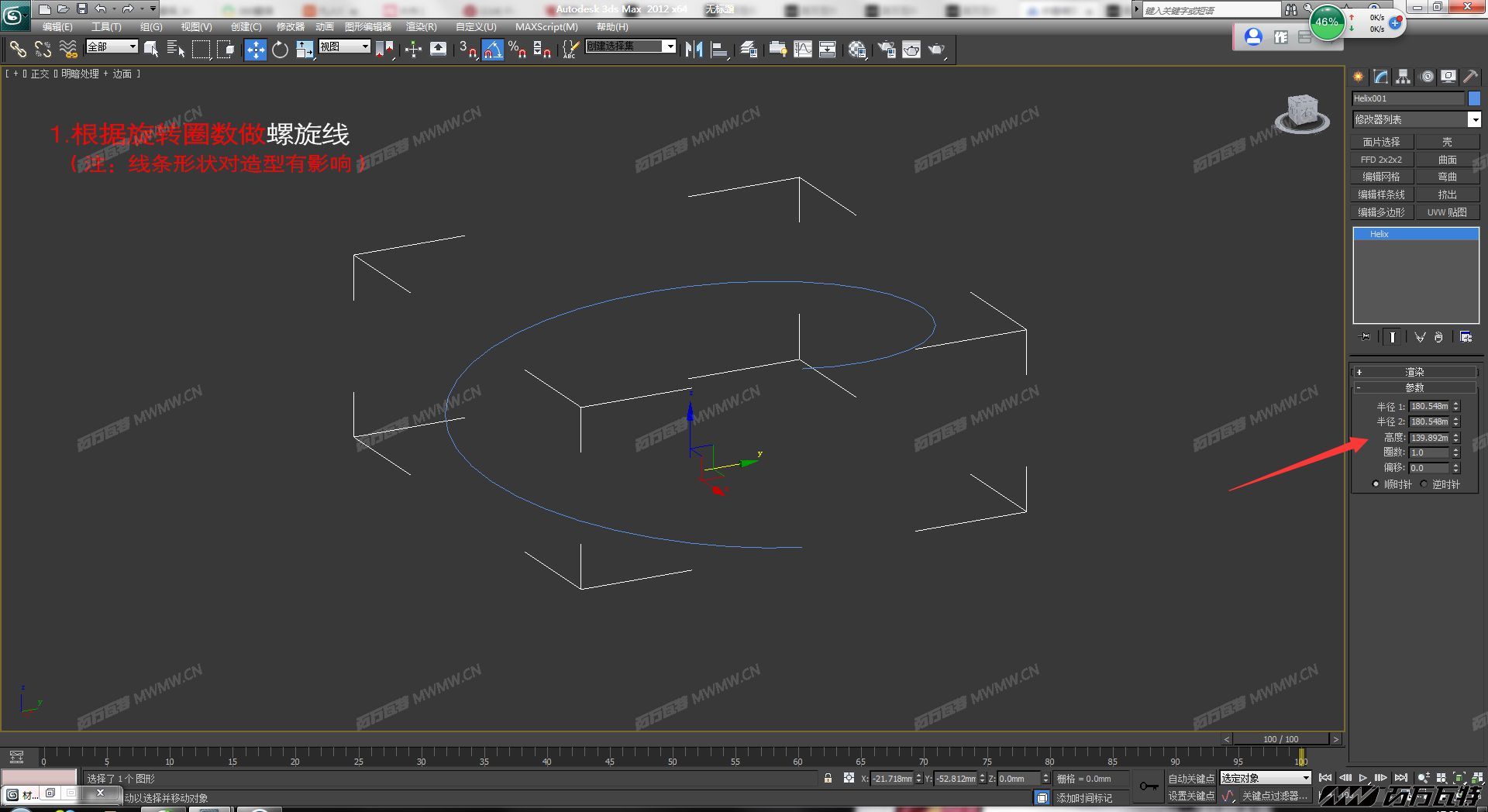

第一步:根据旋转圈数做“螺旋线” (注:线条形态对造型有影响)



第二步:将螺旋线 添加 “编辑样条线”,再做 “轮廓”命令  (注:轮廓宽度决定结构线条宽度)

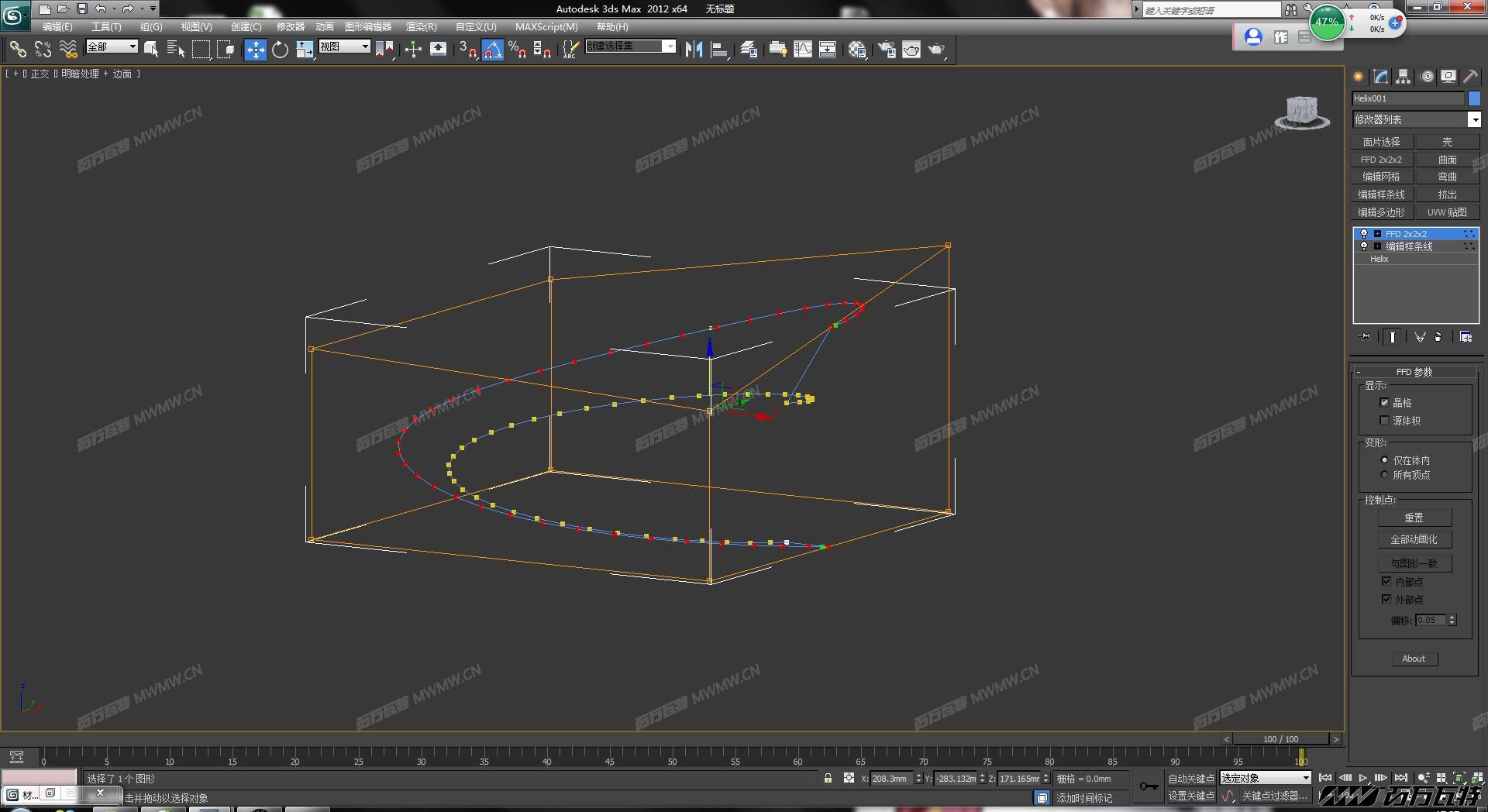

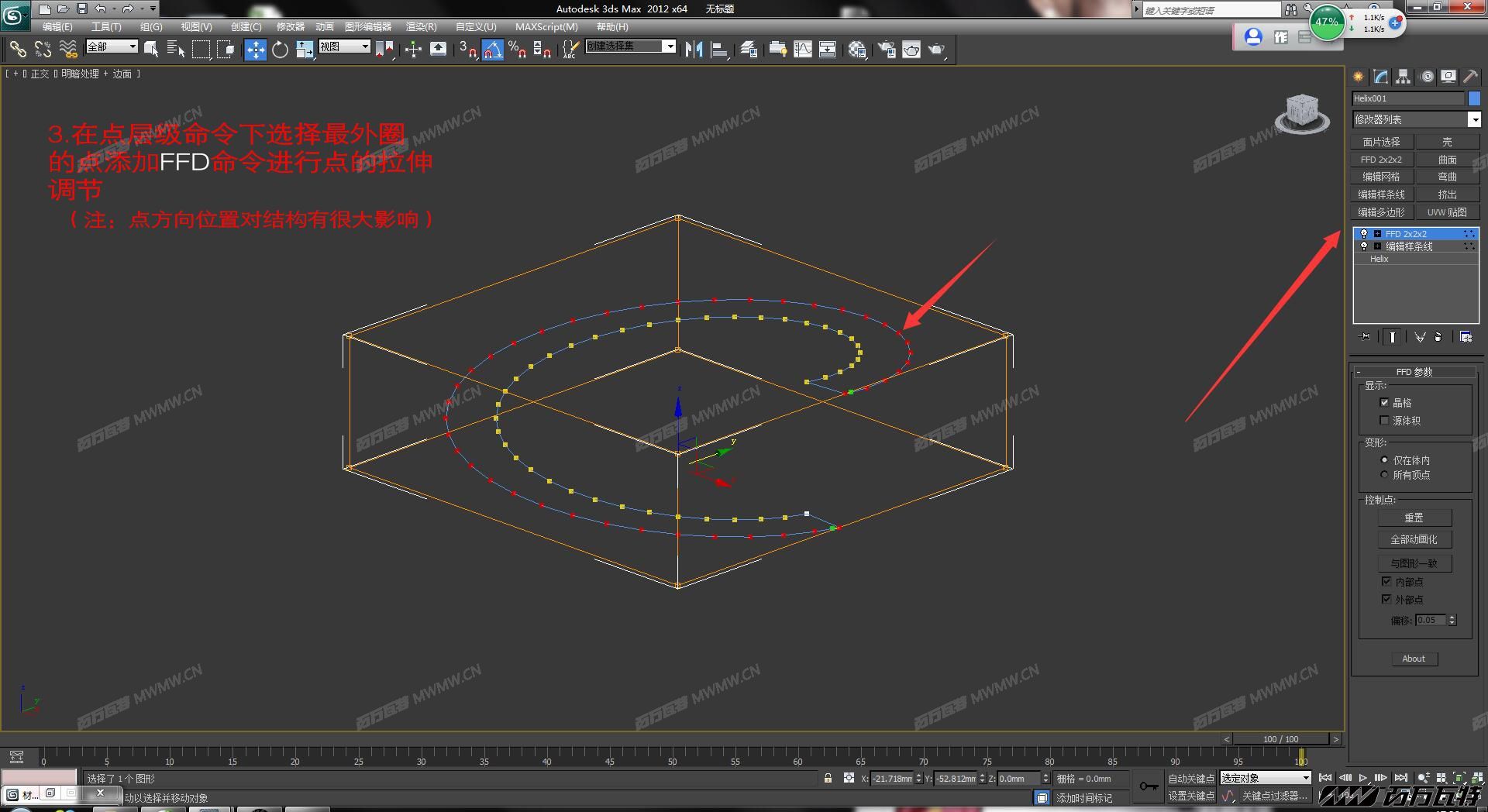

第三步:再点层级命令下选择最外圈的点添加“FFD”命令进行点的拉伸调节(注:点方向位置对结构有很大影响)


第四步:添加编辑样条线命令,在线层级命令下“删除”两边的线段

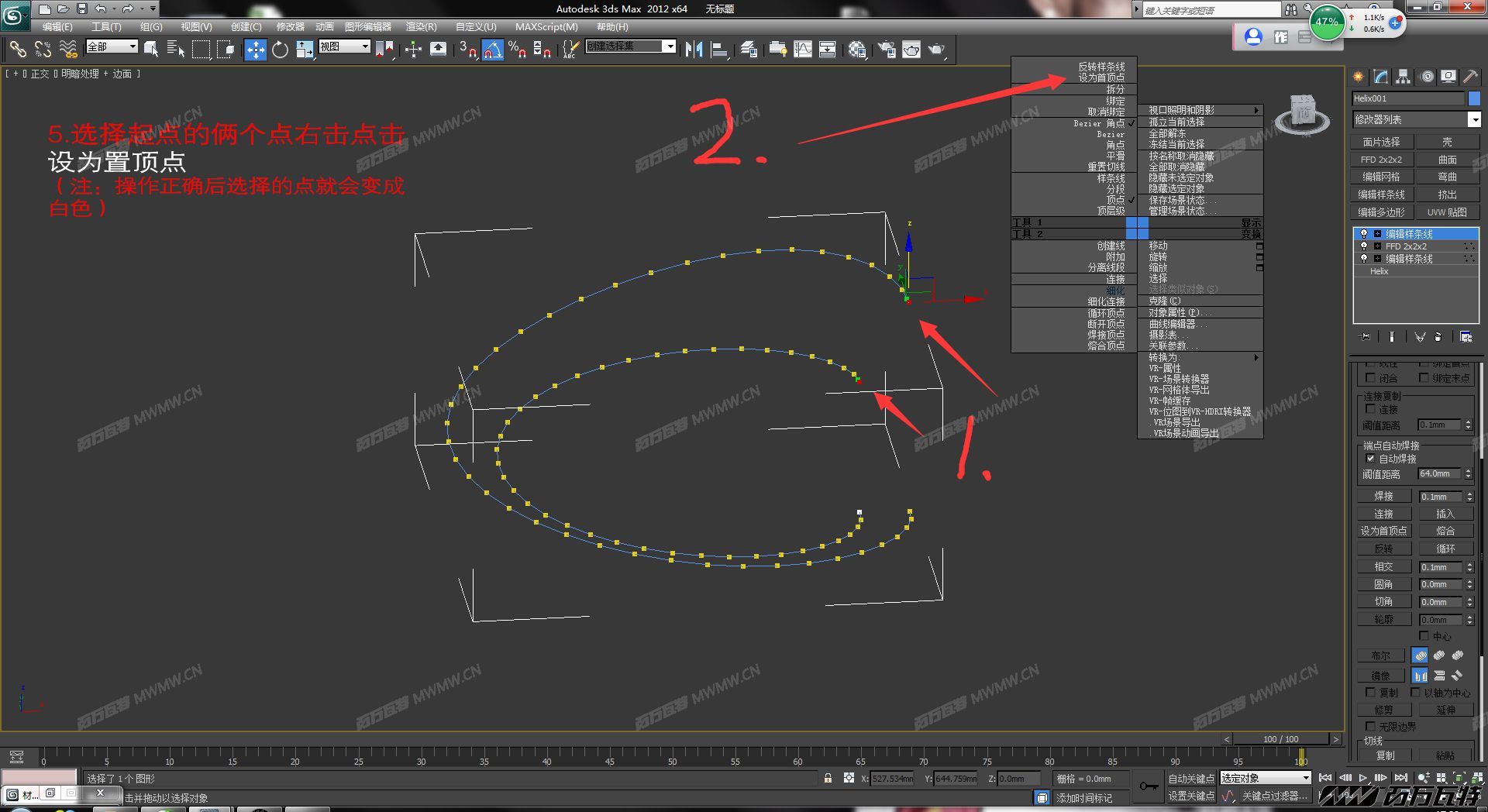

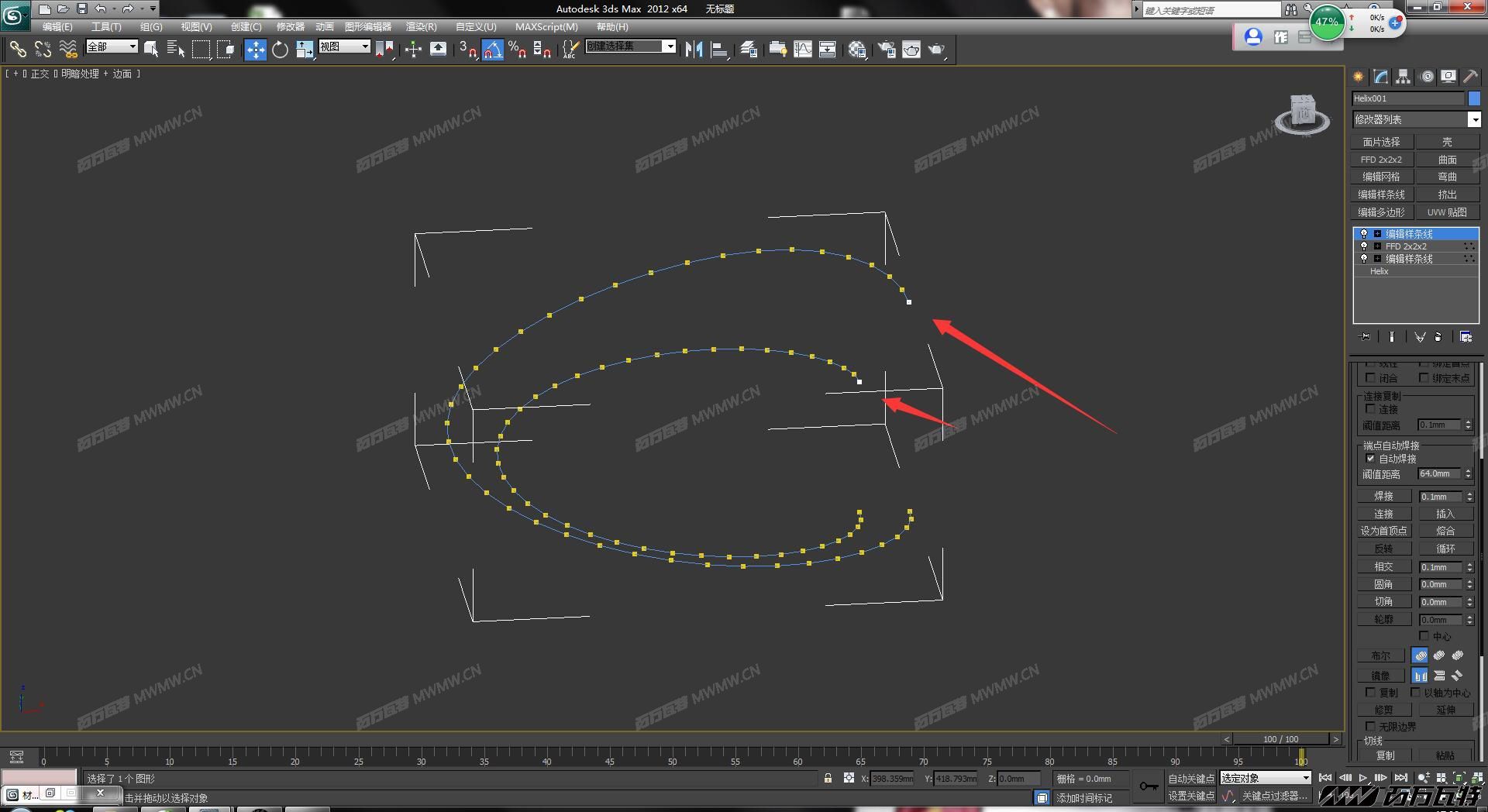

第五步:选择起点的两个点 点击“设为置顶点” (注:操作正确后选择的点就会变成白色)

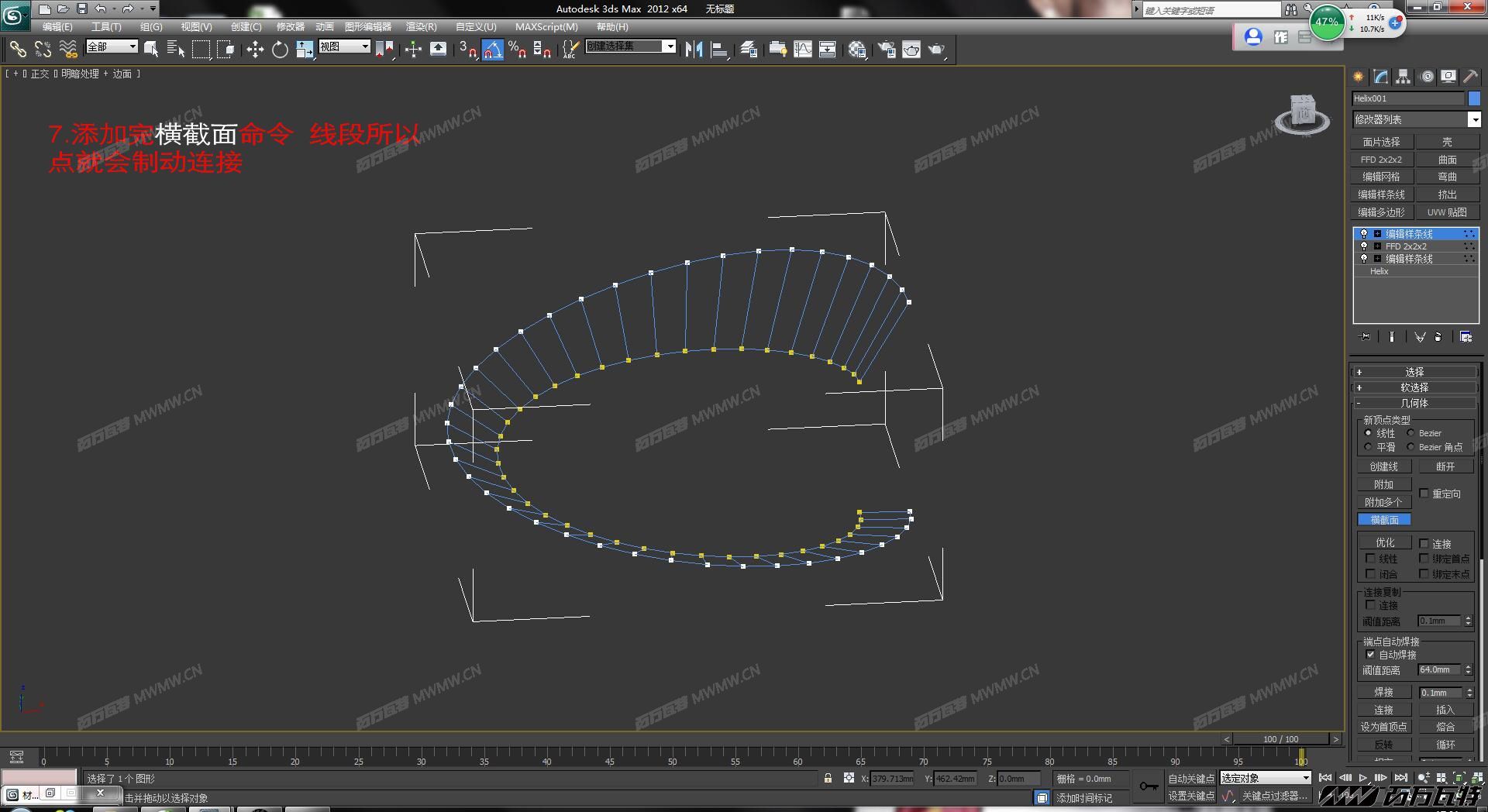

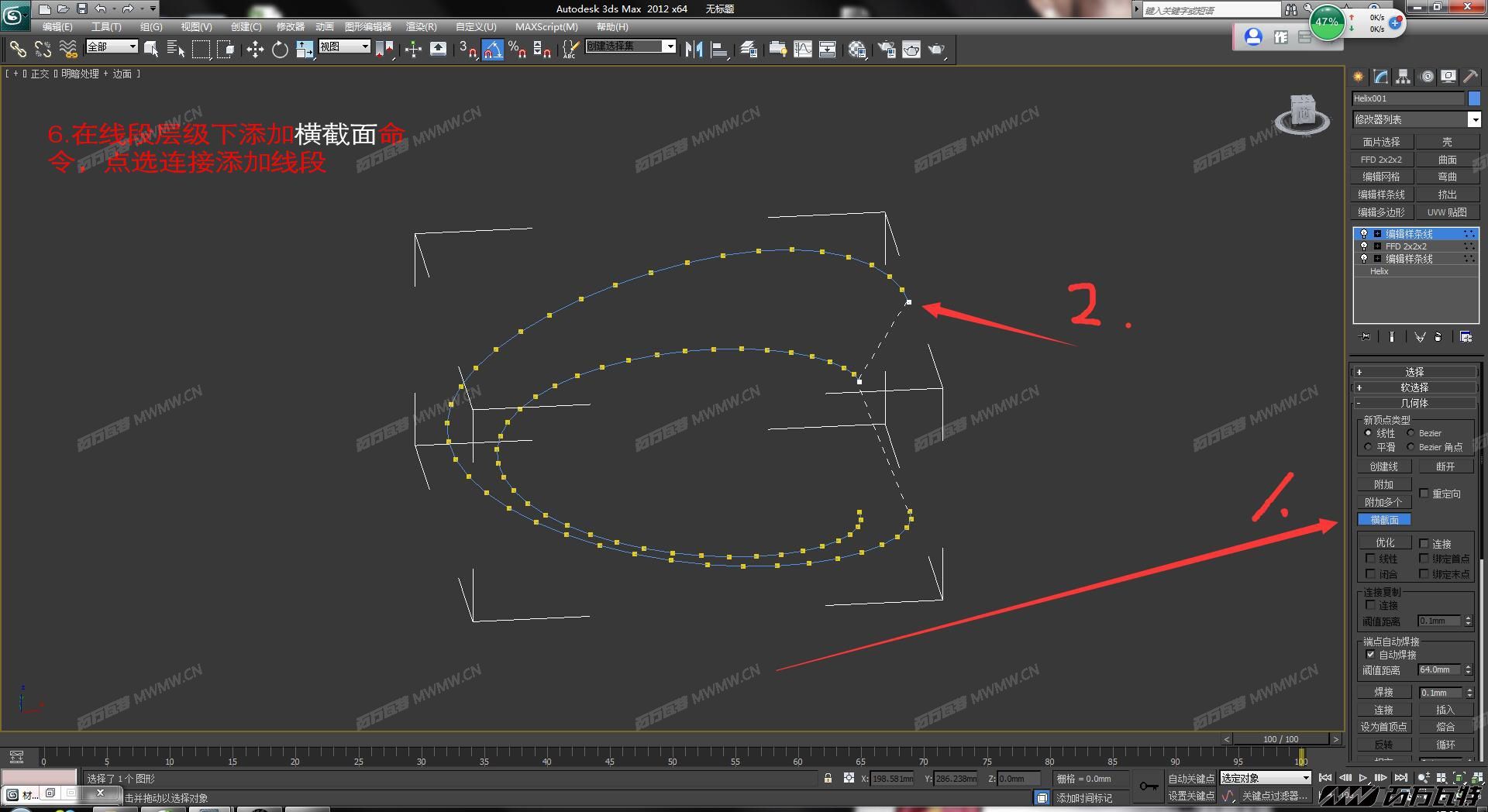

第六步:在线段层级下添加“横截面”命令,点选连接添加线段


第七步: 添加完“横截面”命令 线段所有点就会自动连接



第八步:添加完“曲面”命令 (注:不在同一空间的二维线生成面 我一般都用曲面命令)

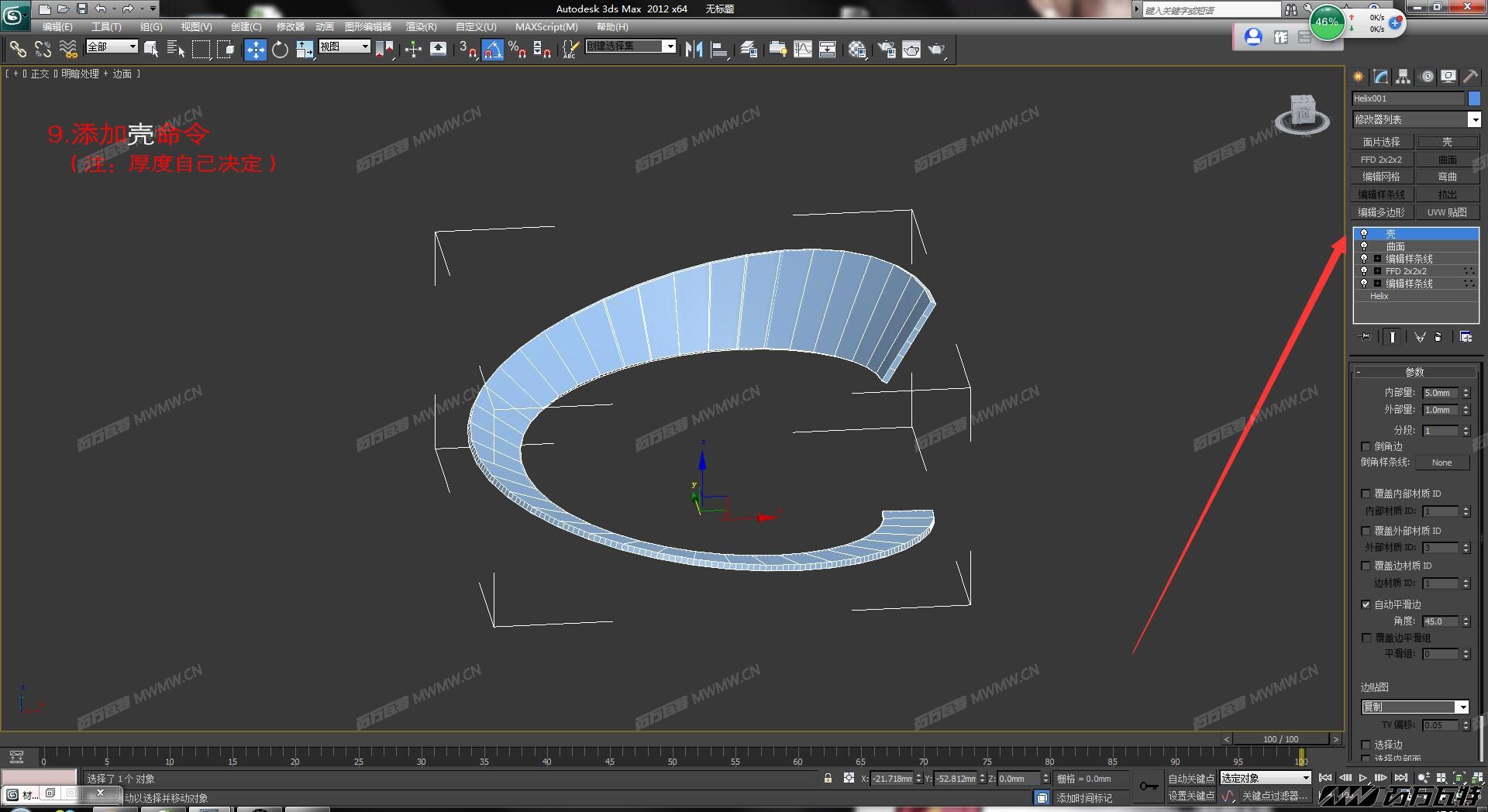

第九步:添加“”命令(注:厚度自己决定)
