曲面接待台建模

2018-05-11 09:42 发布

487 4 14

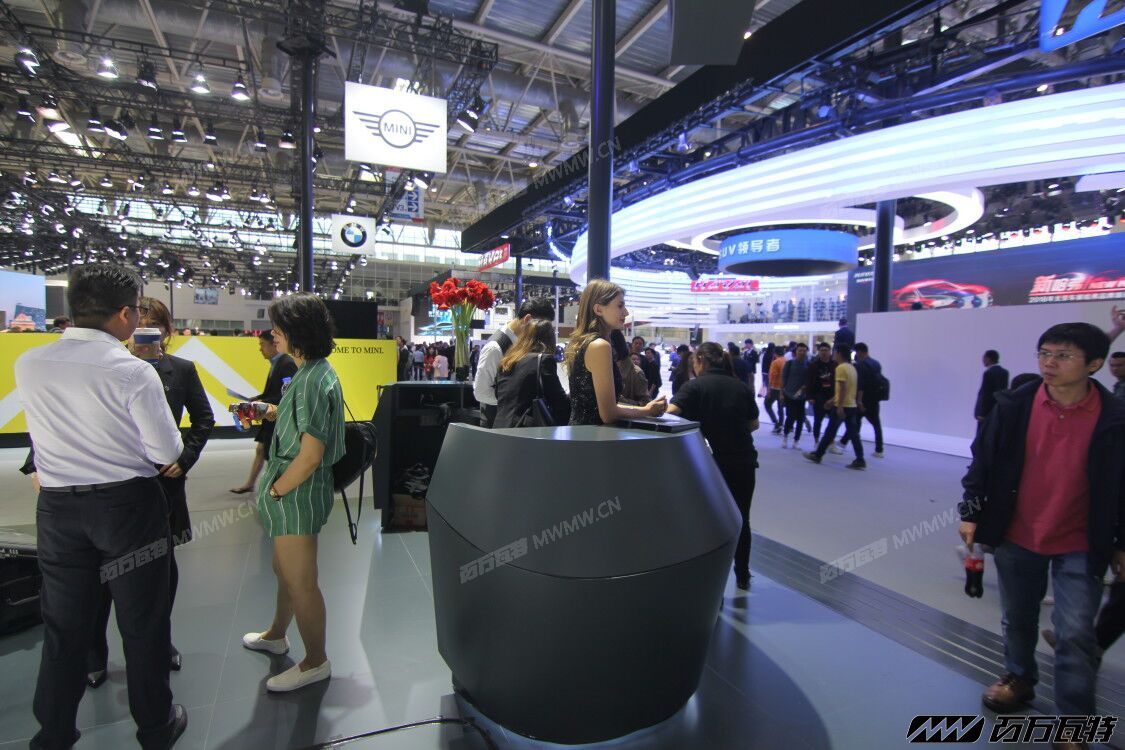

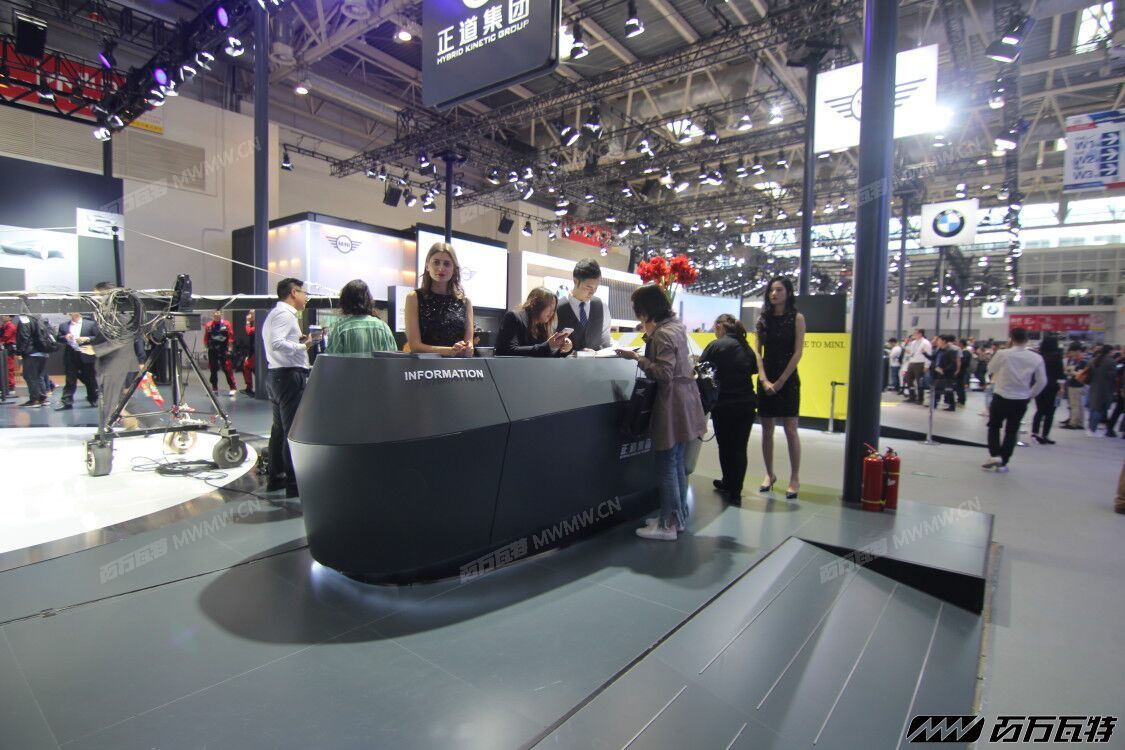

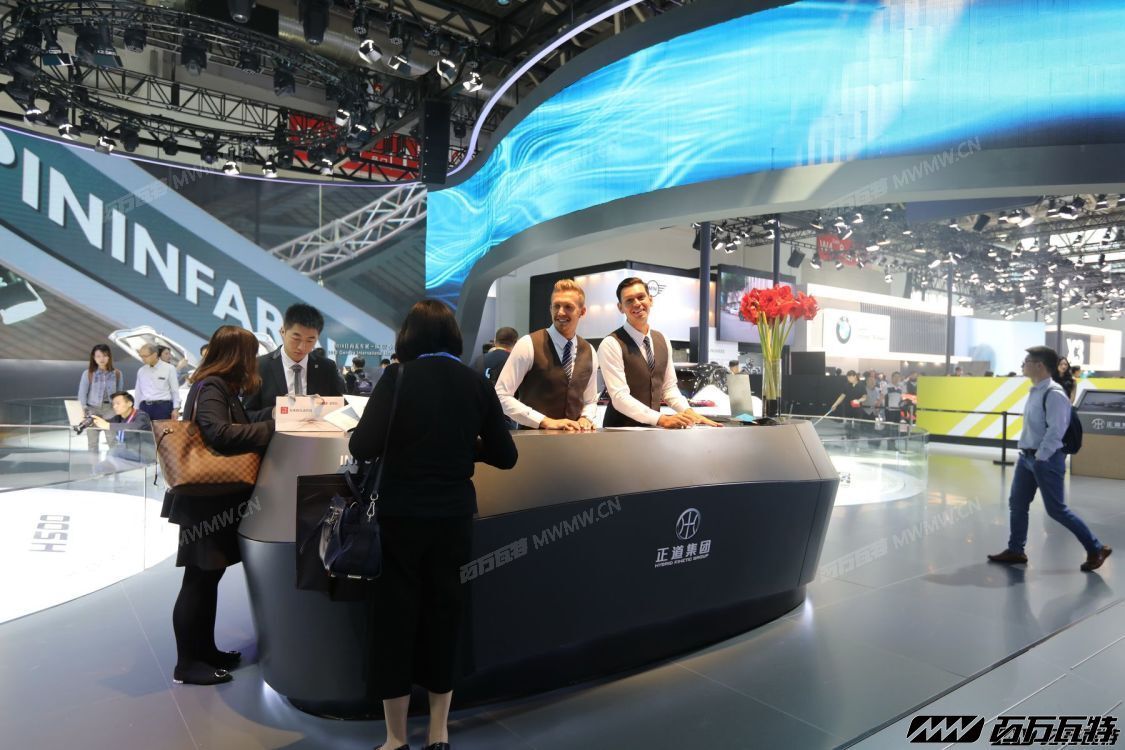

看完车展的小伙伴,回来说这个接待台挺好看,但是不会做,小编看了一下想出了用放样的办法还制作。
QQ图片20180510155523.jpg QQ图片20180510155529.jpg



第一步:左侧视图里先画路径, 路径就是这个接待台的外面和里面注意一定要画的精细 未标题-1-01.jpg

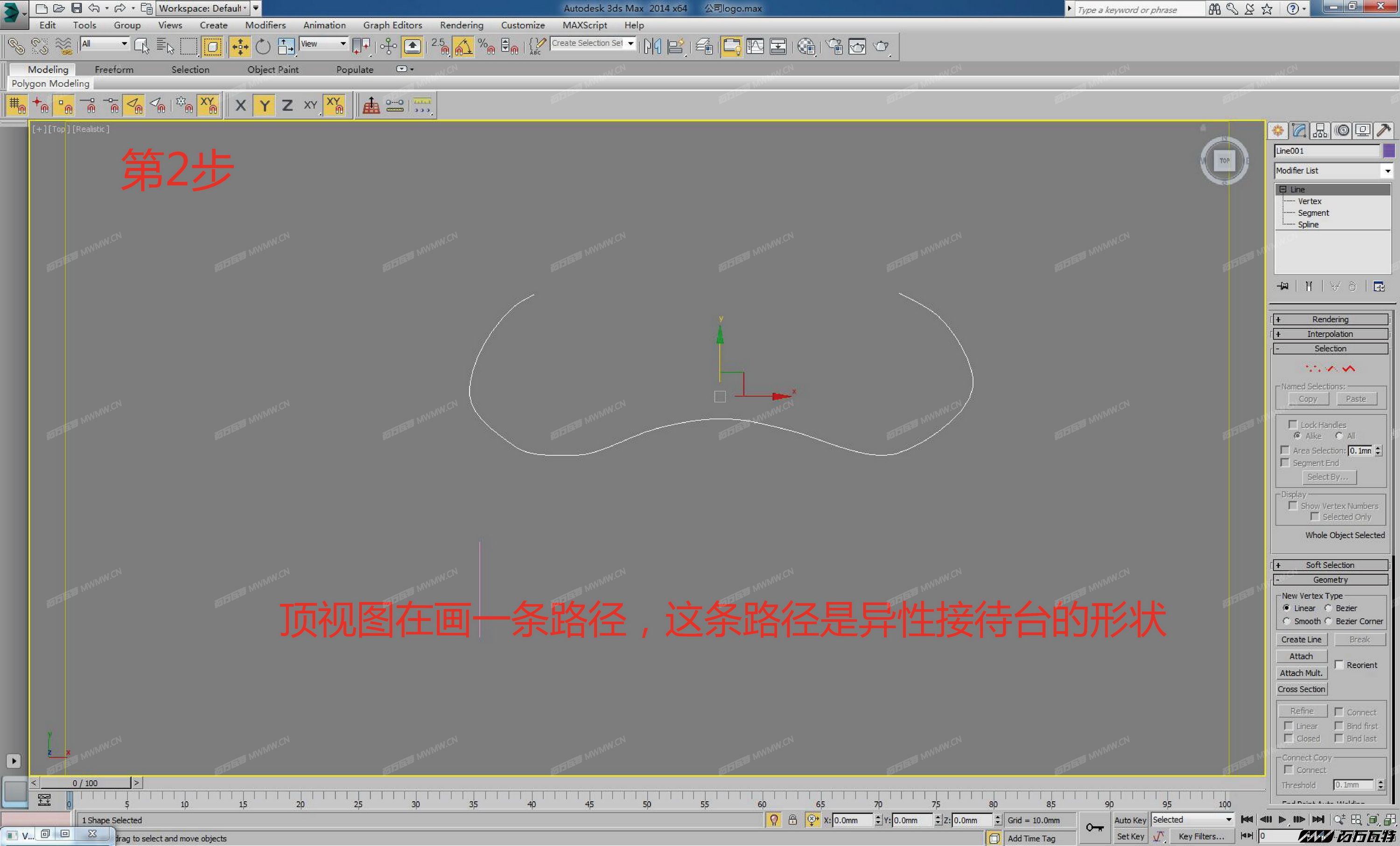

第二步:顶视图在画一条路径,这条路径是异型接待台的形状


第三步:工具栏里选择布尔放样

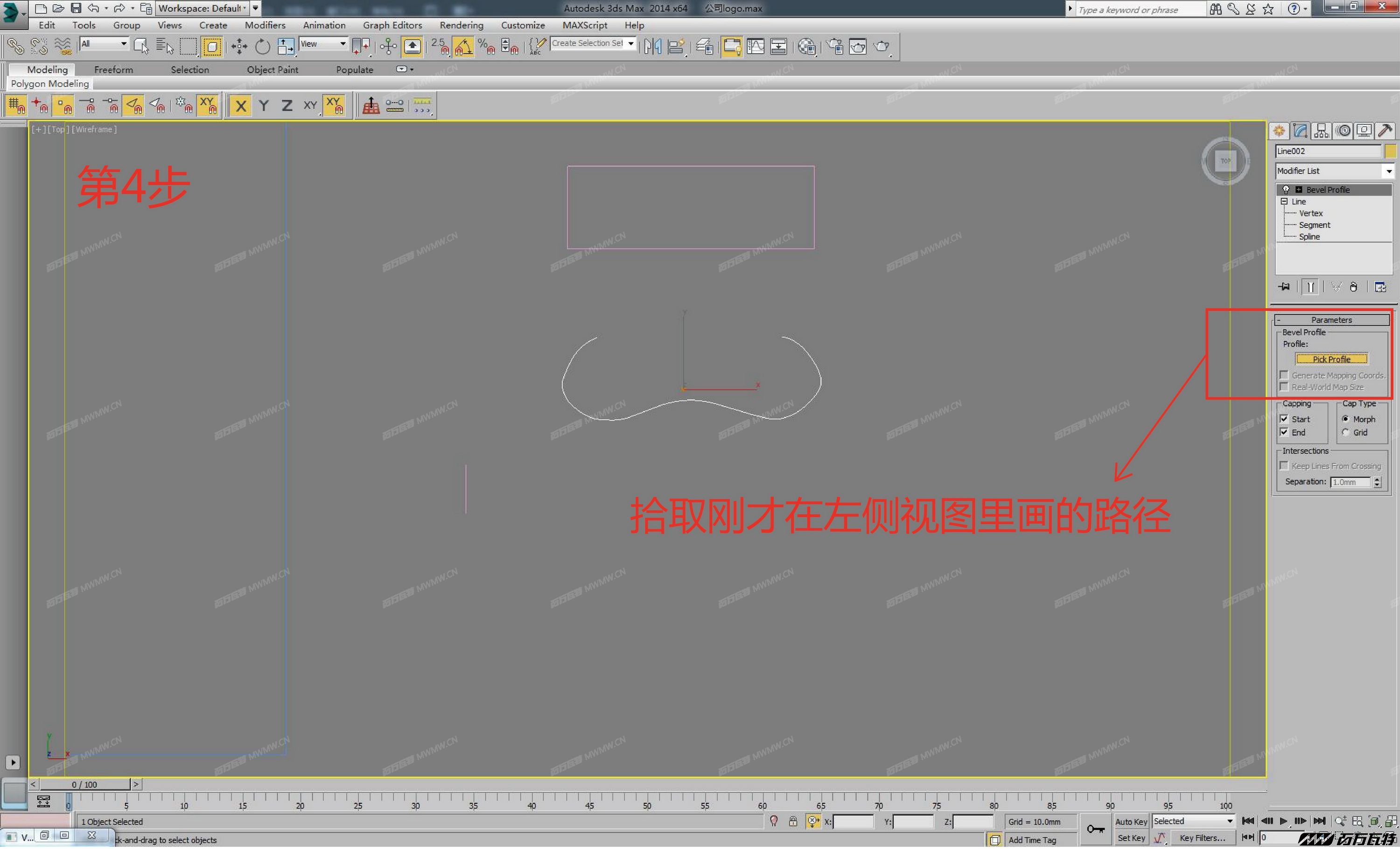

第四步:拾取刚才在左侧视图里画的路径

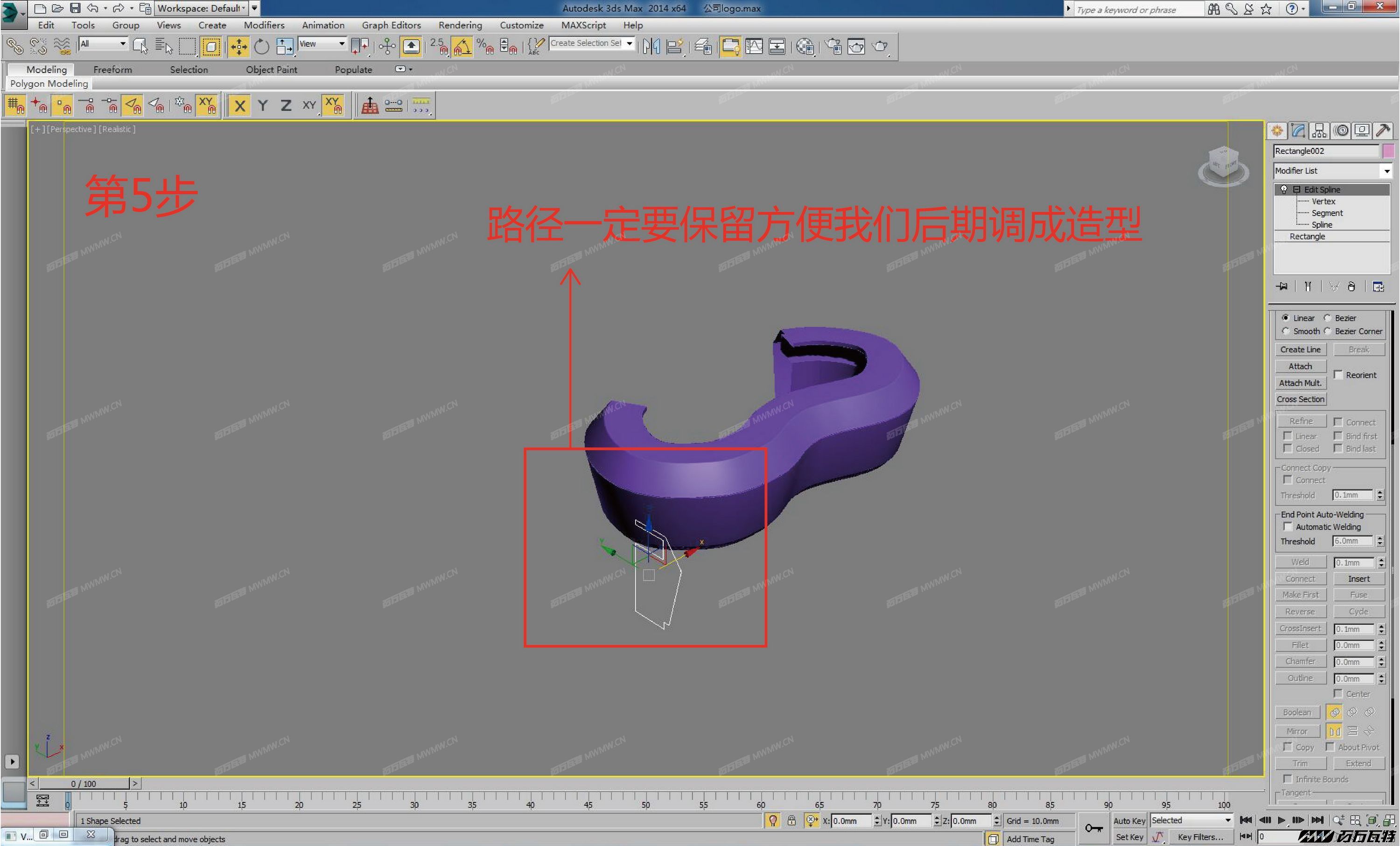

第五步:路径一定要保留方便我们后期调成造型


第六步:工具栏给FFD4X4X4


第七步:选择FFD点移动

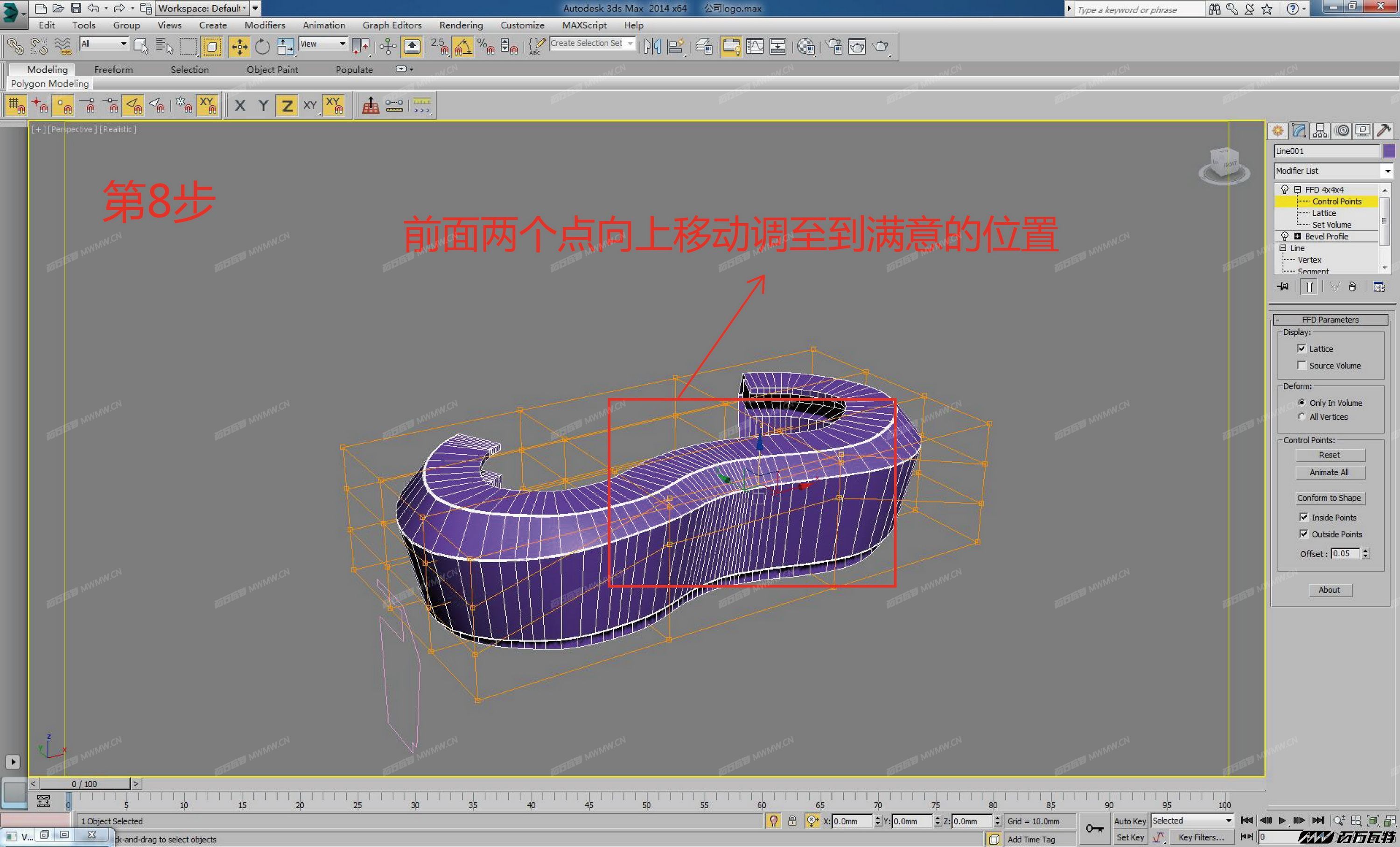

第八步:前面两个点向上移动调至到满意的位置

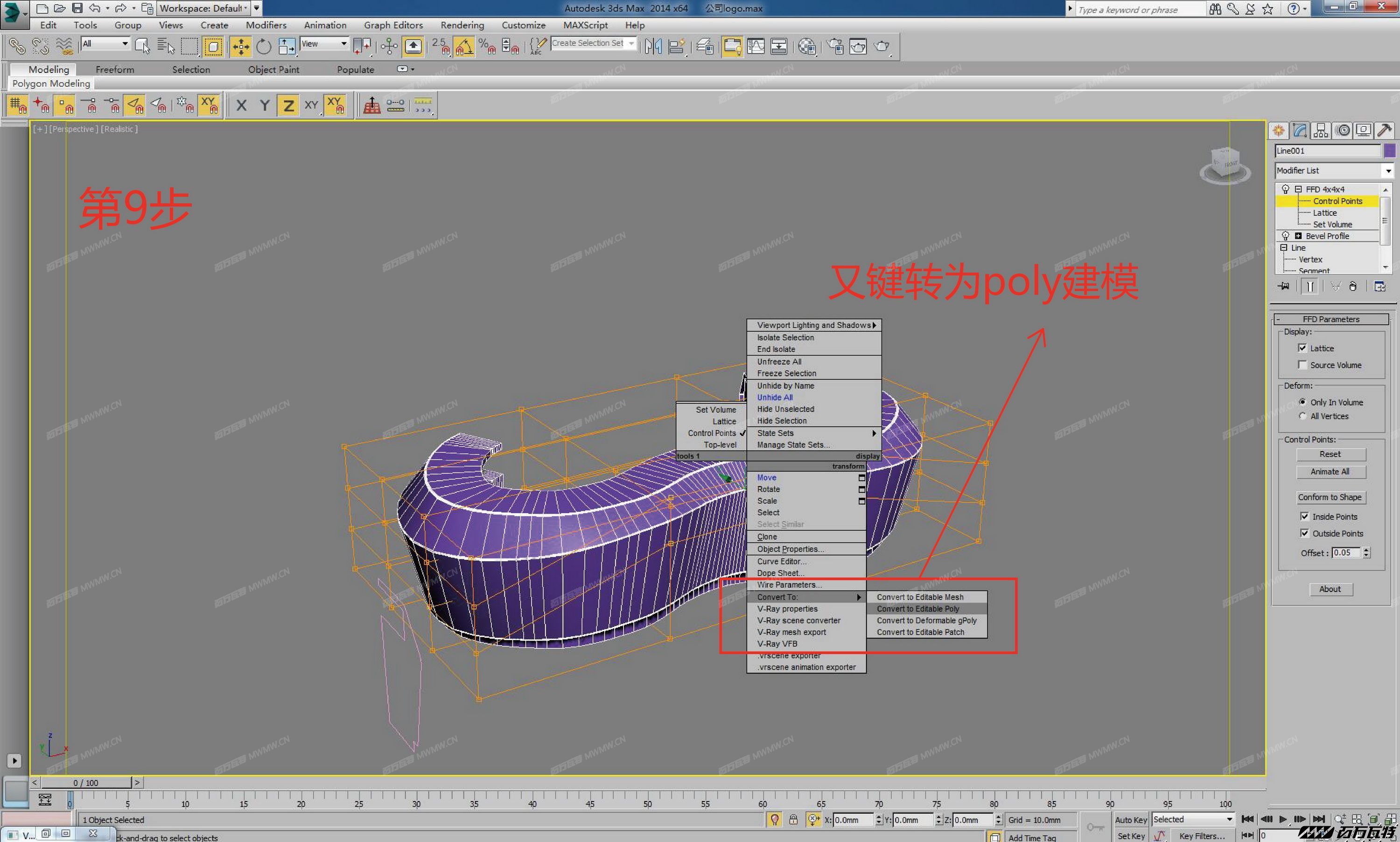

第九步:右键转为poly建模

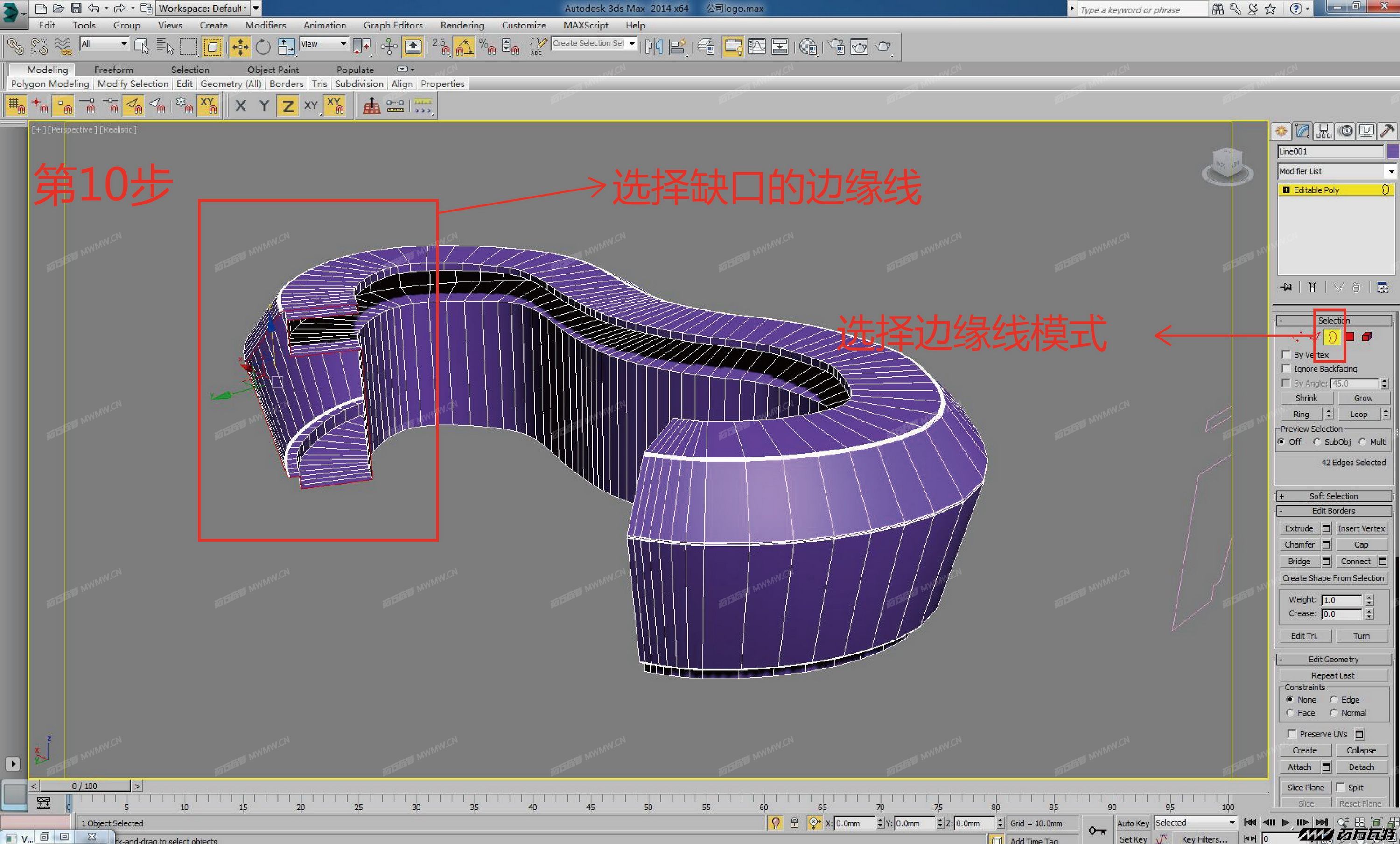

第十步:选择边缘线模式然后选择缺口的边缘线

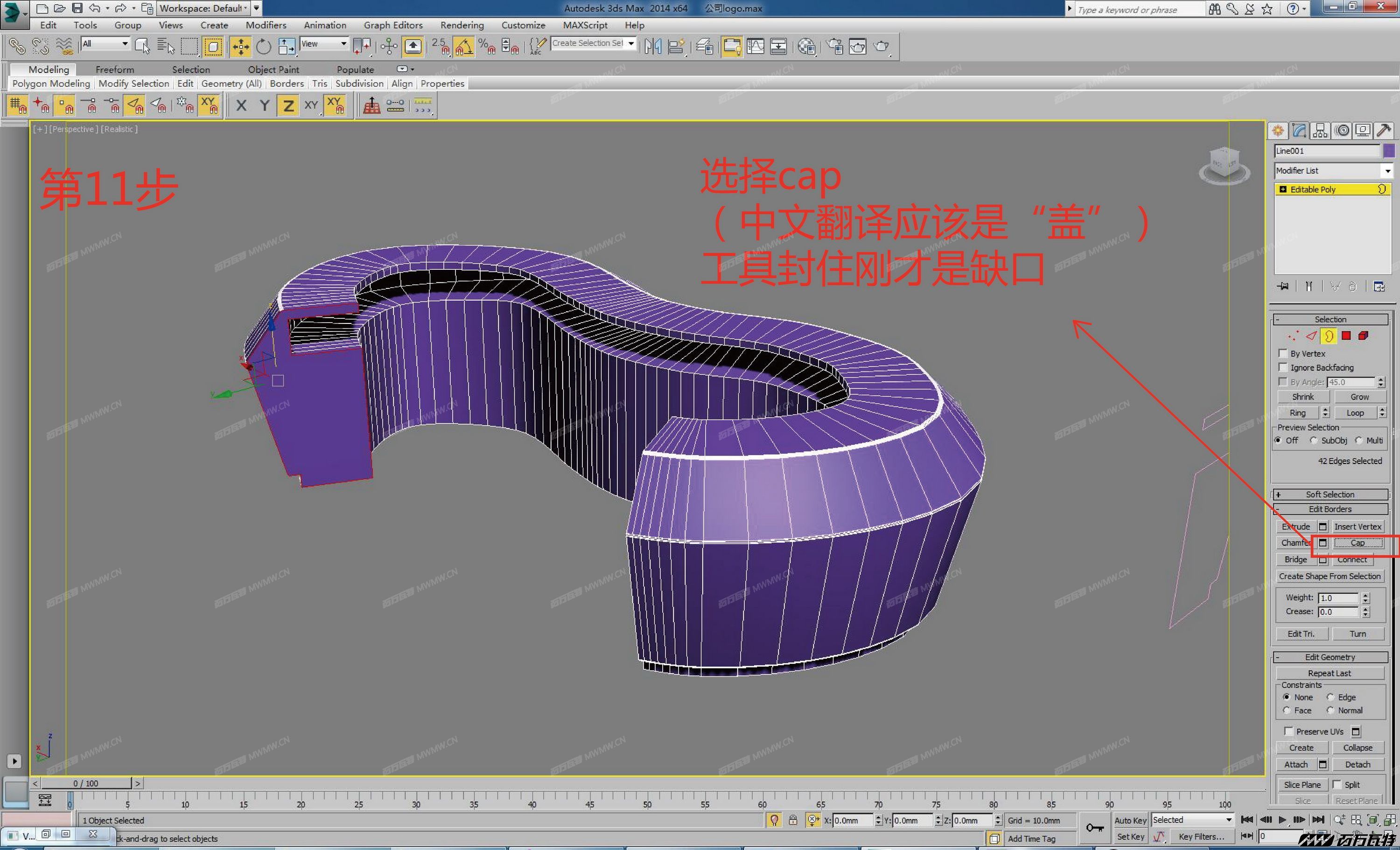

第十一步:选择cap (中文翻译应该是“盖”) 工具封住刚才是缺口

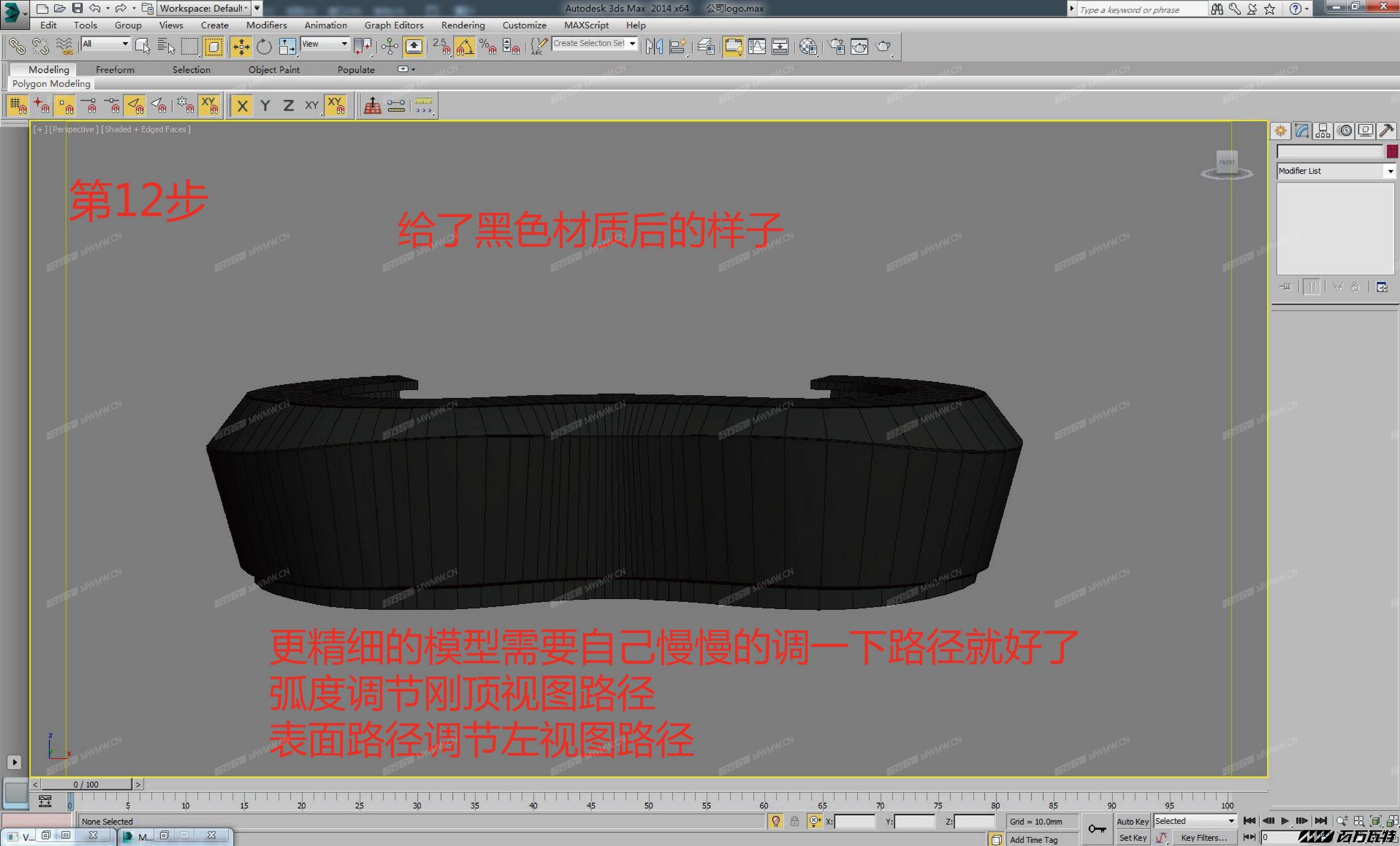

第十二步:更精细的模型需要自己慢慢的调一下路径就好了 弧度调节刚顶视图路径 表面路径调节左视图路径
